3810L/3610L直行程電動執行器 產品概述

3810L/3610L直行程電子式電動執行器，是以AC220單相交流電為電源，接受來自DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用導電塑料電位器、精度高、壽命較長等特點，可與多種角行程調節機構組合成性能較好的電動調節閥。因此被應用于冶金、發電、石化、造紙、輕工及環保等工業部門。

3810L/3610L直行程電動執行器 主要特點

1、執行器設計有伺服系統（不用另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信號和AC220V單相電源便可工作。內設接線端子，接線較為簡便。
2、執行器的關鍵部件─控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小。
3、驅動量的反饋檢測采用導電塑料電位器，分辨率＜0.4%。
4、具備自診斷功能，當發生故障時，控制器上的指示燈會及時發出指示信號。
5、用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6、用狀態選擇開關可以設定（正、反動作）。
7、用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8、調整工作零點（始點）和行程（終點）簡單易行。
9、當突然斷電時，能使閥芯自鎖。
10、采用同步皮帶傳動，減少噪音。
11、保護功能，額定負載時，能實行狀態自鎖，故障發生時，能及時起動保護，并可反向運行取消保護。

3810L/3610l直行程電動執行器 主要技術參數

電源：AC220±50%，50HZ。
耗電功率（額定負載時）
規格A型執行器 50VA；
規格B型執行器 150VA；
規格C型執行器
220VA。
輸入信號：DC4～20mA或DC1～5V。
輸出信號：DC4～20mA（負載電阻500Ω以下）。
控制精度：基本誤差：±1%
回差≤1%
死區≤1%
工作行程調整范圍：“零點”±25%“行程”20%～100%
外部配線：輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。

環境條件

保護等級

IP55。隔爆等級Exd Ⅱ BT4。
過載保護
規格A、B型執行器可任選，但要配規格C型執行器。

3810L/3610L直行程電動執行器 主要性能參數

3810L/3610L直行程電動執行器 訂貨須知

訂貨時應詳細說明以下條件：
1、產品基本型號；
2、支架代號或配調節閥通徑，支架可根據用戶需要訂貨；
3、是否帶空間加熱器；是否帶過載保護。

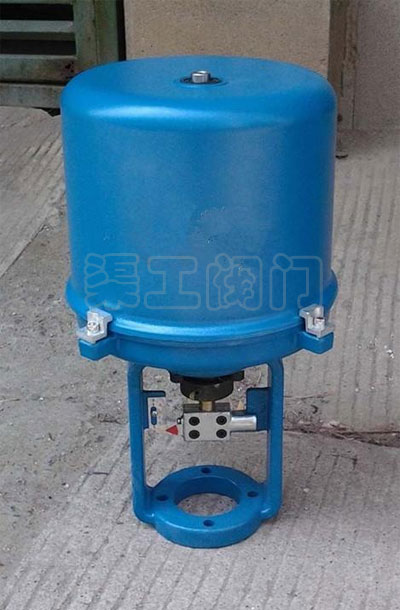

3810L/3610L直行程電動執行器 實物圖
