襯氟氣動球閥

襯氟氣動球閥 概述

襯氟氣動球閥是為強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備較理想的選擇之一。襯氟氣動球閥是采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此氣動襯氟球閥可在-50℃～180℃范圍內長期使用于不同濃度的腐蝕性管路、管線工作。

襯氟氣動球閥 主要技術參數及性能

公稱通徑DN(mm) 15～300 執行器型號 GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa) PN1.0、1.6 MPa 供氣壓力 0.4～0.7MPa
閥體形式 兩段式閥體(浮動球體、固定球體) 氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
連接形式 法蘭式 環境溫度 -30～+70℃
閥芯形式 "O"型球形閥芯 作用形式 單作用執行機構、雙作用執行機構
密封填料 聚四氟乙烯(PTFE) 可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性 近似快開型

采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。


動作范圍 0～90°
泄露量Q 軟密封：零泄漏
適用溫度 PTFE≤180℃
基本誤差 帶定位器：小于全行程的±2%
死區 帶定位器：小于全行程的2%
可調范圍 250：1
配置執行機構 GT、AT、ST、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制

襯氟氣動球閥 主要設計標準

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

襯氟氣動球閥 主要零件材料

零件名稱 材料
閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+氮化處理+46 304+46 316+46 316L+46
閥桿 2Cr13+46 304+46 316+46 316L+46
閥座密封圈 PTFE、碳素纖維＋PTFE
密封填料 V型聚四氟乙烯填料

襯氟氣動球閥 主要外形圖

襯氟氣動球閥配GT執行器 襯氟氣動球閥配AT執行器
襯氟氣動球閥 配GT執行器 襯氟氣動球閥 配AT執行器

襯氟氣動球閥 主要外形連接尺寸

公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa PN2.5MPa
L H L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 140 95 65 46 4-14 95 65 46 4-14
20 140 191 140 105 75 45 4-14 105 75 56 4-14
25 150 193 140 115 85 65 4-14 115 85 65 4-14
32 165 212 164 140 100 76 4-18 140 100 76 4-18
40 180 217 164 150 110 84 4-18 150 110 84 4-18
50 200 260 190 165 125 99 4-18 165 125 99 4-18
65 220 293 210 185 145 118 4-18 185 145 118 8-18
80 250 323 247 200 160 132 8-18 200 160 132 8-18
100 280 382 276 220 180 156 8-18 235 190 156 8-22
125 320 468 348 250 210 184 8-18 270 220 184 8-26
150 360 510 378 285 240 211 8-22 300 250 211 8-26
200 400 655 524 340 295 266 12-22 360 310 274 12-26
250 630 / / 405 355 319 12-26 425 370 330 12-30
300 750 / / 460 410 370 12-26 485 430 389 16-30

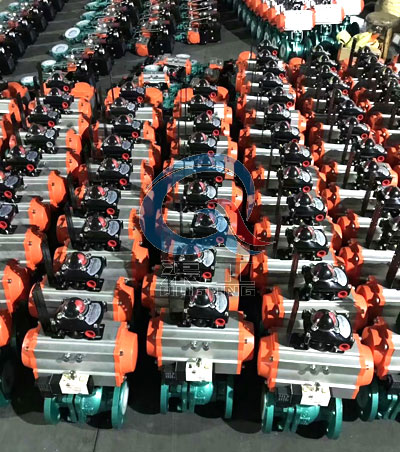

襯氟氣動球閥 實物圖

襯氟氣動球閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多襯氟氣動球閥的使用性能、外形結構、安裝尺寸參數、價格，索取 襯氟氣動球閥說明書及產品選型樣本，請聯系我們。
