200P可調式減壓閥

200P可調式減壓閥 產品概述

渠工品牌200P可調式減壓閥屬于先導活塞式減壓閥由主閥和導閥兩部分組成。主閥主要由閥座,主閥盤,活塞,缸套、彈簧等零件組成。導閥主要由閥座.閥瓣、膜片,彈簧,調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 200P減壓閥主要用于蒸汽管路,起減壓穩壓作用。

200P可調式減壓閥 主要技術參數及性能指標

公稱壓力(Mpa) 1.0 1.6
殼體試驗壓力(Mpa)＊ 1.5 2.4
密封試驗壓力(Mpa) 1.0 1.6
最高進口壓力(Mpa) 1.0 1.6
出口壓力范圍(Mpa) 0.09-0.8 0.1-1.2
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
滲漏量 0
工作溫度 0℃-80℃

＊：殼體試驗不包括膜片、閥蓋。

200P可調式減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 銅合金
閥座 H62
閥瓣 H62
閥桿 H62
O型圈 丁腈橡膠
密封圈 丁腈橡膠
膜片 夾織物丁腈橡膠
調節彈簧 60Si2Mn
過濾器 不銹鋼

200P可調式減壓閥 流量系數

DN 15(1/2“) 20(3/4“) 25(1“) 32(1-1/4“) 40(1-1/2“) 50(2“)
Cv 0.5 0.6 1.2 1.8 3.0 5.0

200P可調式減壓閥 外形圖

200P減壓閥外形結構圖
200P減壓閥 外形結構圖

200P可調式減壓閥 主要連接尺寸

DN G L H1 H D
15(1/2") G1/2" 112 40 150 75
20(3/4") G3-4" 140 55 190 90
25(1") G1" 140 55 195 90
32(1-1/4") G1-1/4" 165 55 212 98
40(1-1/2") G1-1/4" 190 55 215 98
50(2") G2" 200 65 265 120

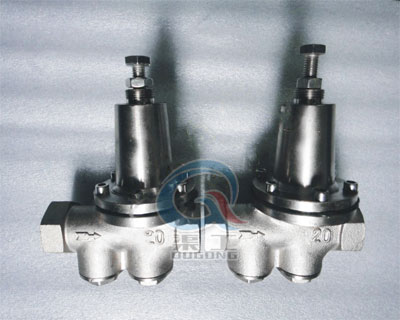

200P可調式減壓閥 實物圖

200P可調式減壓閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多200P可調式減壓閥的使用性能、外形結構、安裝尺寸參數、價格，索取 200P可調式減壓閥說明書及產品選型樣本，請聯系我們。
