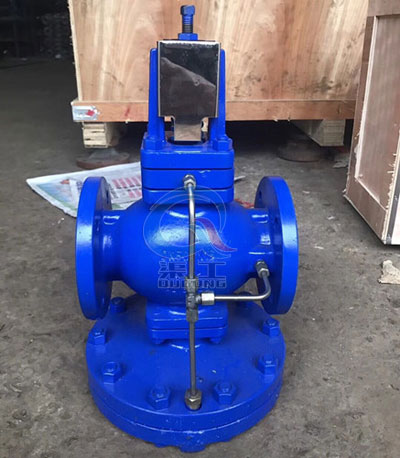

渠工品牌YD43H超大膜片高靈敏度減壓閥是我公司參考國外產品而研制開發的新型先導式超大膜片減壓閥，該閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此超大膜片高靈敏度減壓閥上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。
YD43H超大膜片高靈敏度減壓閥的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。
| 公稱壓力MPa | PN25 |
|---|---|
| PMA最高允許壓力 | 26barg |
| TMA最高允許溫度 | 350℃ |
| TMI最低允許溫度 | 0℃ |
| PMO最大工作壓力* | 17barg |
| TMO最大工作溫度 | 285℃ |
| 出口壓力范圍 | 0.2-1.7 |
*：殼體試驗不包括膜片、閥蓋。
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 膜片 | 316 |
| 調節彈簧 | 60Si2Mn |
| 主閥彈簧 | 50CrVA |
| DN | Cv |
|---|---|
| 15 | 2.5 |
| 20 | 5.5 |
| 25 | 8.1 |
| 32 | 12.0 |
| 40 | 17.0 |
| 50 | 28.0 |
 |
|---|
| YD43H超大膜片高靈敏度減壓閥 (結構尺寸圖) |
| DN | Rc | L | H1 | H | D |
|---|---|---|---|---|---|
| 15 | 1/2 | 147 | 221 | 133 | 185 |
| 20 | 3/4 | 154 | 224 | 136 | 185 |
| 25 | 1 | 160 | 235 | 145 | 207 |
| 32 | 1-1/4 | 180 | 236 | 156 | 207 |
| 40 | 1-1/2 | 200 | 238 | 176 | 255 |
| 50 | 2 | 230 | 246 | 183 | 255 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多YD43H超大膜片高靈敏度減壓閥的使用性能、外形結構、安裝尺寸參數、價格，索取
YD43H超大膜片高靈敏度減壓閥說明書及產品選型樣本，請聯系我們。
